Inkrementale optisch Massstab mit Edelstahlgitter, 0,1-10 μm / von 70 mm bis 30 m Länge für Abkantpressen

GVS 202 S

• Selbstausrichtende inkrementale optische Massstäbe, mit Edelstahlgitter
• Optischer inkrementaler Massstab mit Messauflage aus Edelstahl. Hohe mechanische Festigkeit und thermische Ausdehnung entsprechend der Anwendung, für eine konstante Genauigkeit bei jeder Temperatur.
• Besonders geeignet für Anwendungen an synchronisierten Abkantpressen.
• Messwertaufnehmer geführt durch einen selbstausrichtenden und selbstreinigenden Gleitschlitten mit Federsystem.
• Berührungsloser Lesekopf. Keine Reibung: hohe Lebensdauer und Toleranz gegenüber Umweltverschmutzung.
• Messlänge bis zu 30.000 mm, in modularer Ausführung.
  Auflösung bis zu 0,1 μm.
• Genauigkeitsklasse ± 2,5 μm in der Standardversion und ± 1 μm in der hochgenauen Version. Metrologisches Zertifikat wird mit jedem Massstab mitgeliefert.
• Wählbare Referenzindizes alle 10 mm über die gesamte Messlänge, mit Null-Magneto-Set-Vorrichtung.
• Der einstellbare Kabelausgang und die wählbaren Nullreferenzen machen den Massstab SYMMETRISCH und für beide Säulen der Abkantpresse einsetzbar.
• Sicherheitsendschalter, an beiden Enden positionierbar.
• Dichtlippen zum Schutz des Gitters, aus öl- und verschleissfestem Spezialelastomer. Selbsthemmendes Spezialprofil.
• Verschiedene Anwendungsmöglichkeiten mit Doppeleffekt-Verbindung oder Stahldraht. Austauschbar mit der Linie GVS 2xx und mit dem Vorgängermodell PBS-HR.
• Hohe Genauigkeit und Stabilität der Signale auch bei hohen Geschwindigkeiten, starken Beschleunigungen und Vibrationen.
• Gegossener M12-Stecker (IP 67) oder andere Modelle auf Anfrage.
• Geschützt gegen Verpolung der Versorgungsspannung und Kurzschlüsse an den Ausgängen.

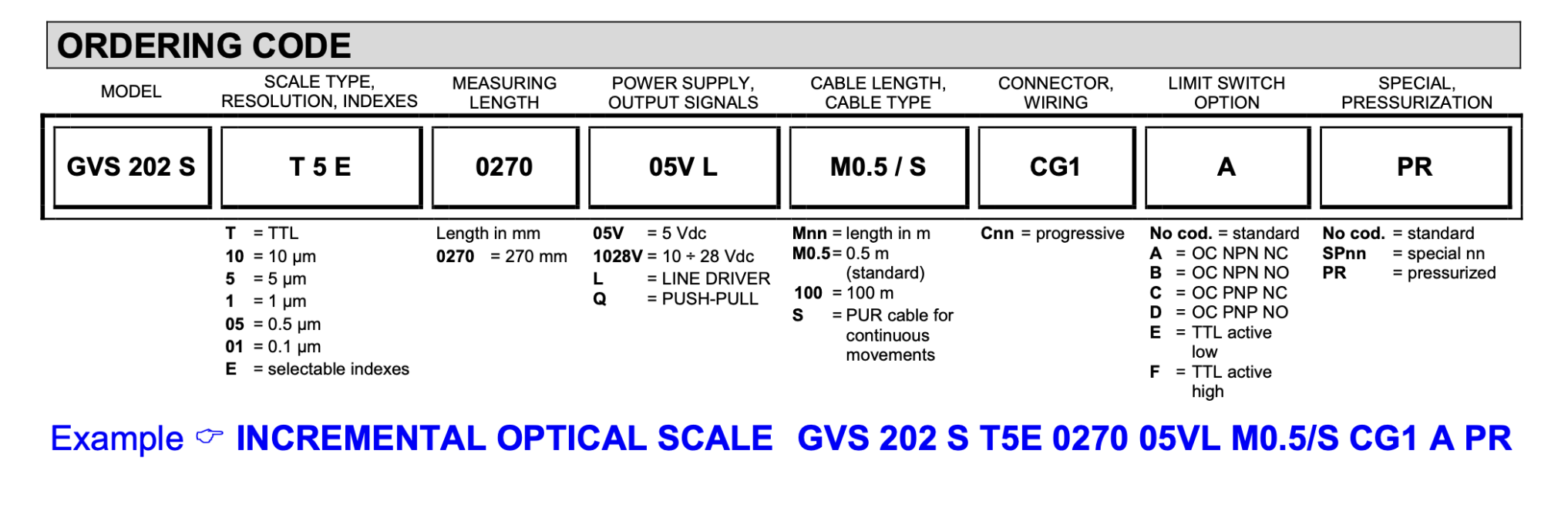

Type	Resolution	Grating pitch	Accuracy grade	Max. traversing speed	Reference indexes	Output signals	Protection class	Datasheet
GVS 202 S T01	0,1 μm	20 µm	± 3 µm	12 m/min	in required positions	NPN / LINE DRIVER / PUSH-PULL	IP 53 standard IP 64 pressurized
GVS 202 S T05	0,5 μm	250 μm	± 2.5 μm standard version ± 1 μm high-	up to 120 m/min	E = selectable (every 10 mm)	NPN / LINE DRIVER / PUSH-PULL	IP 54 standard IP 64 pressurized
GVS 202 S T1	1 μm	250 μm	± 2.5 μm standard version ± 1 μm high-	up to 120 m/min	E = selectable (every 10 mm)	NPN / LINE DRIVER / PUSH-PULL	IP 54 standard IP 64 pressurized
GVS 202 S T5	5 μm	250 μm	± 2.5 μm standard version ± 1 μm high-accuracy version	up to 120 m/min *	E = selectable (every 10 mm)	NPN / LINE DRIVER / PUSH-PULL	IP 54 standard IP 64 pressurized
GVS 202 S T10	10 µm	250 µm	± 2.5 µm	120 m/min	E = selectable (every 10 mm)	NPN / LINE DRIVER / PUSH-PULL	IP 54 standard IP 64 pressurized

1. 0.1 μm Max. resolution
   ± 1 μm Max. accuracy grade
   0.2 μm Max. backlash error
2. Doppelter Metallschlitten.
   Elastischer Ausgleich des mechanischen Spieles.
3. Dichtungen zum Schutz des Stromkreises (IP 67).
4. Kein Kontakt zum Lesekopf. Keine Reibung: hohe Lebensdauer und Toleranz gegenüber Umweltschmutz.
5. Dichtlippen öl- und verschleissbeständig.
   Selbsthemmendes Spezialprofil.
6. Waage oder Schieber Druckbeaufschlagung.
7. Gehärtete und geschliffene Stahlführungen für das Gleiten des Schlittens.
8. Kugellager mit gotischem Bogenprofil. Hohe Präzision und Geradlinigkeit des Schlittens.
9. PUR-Kabel, geeignet für kontinuierliche Bewegungen. Leicht einstellbarer Kabelausgang.
10. Gegossener M12-Stecker (IP 67) oder andere Modelle auf Anfrage.
11. Austauschbar mit der GVS 2xx Linie und mit dem Vorgängermodell PBS-HR.
12. Verschiedene Möglichkeiten der Verbindung mit der Maschine, durch doppelt wirkende Verbindung oder Stahldraht.
13. Optisches Gitter aus rostfreiem Stahl für die inkrementelle Ablesung. Hohe mechanische Festigkeit und thermische Ausdehnung, die für die Anwendung geeignet sind, für eine konstante Genauigkeit bei jeder Temperatur.
14. Messlänge bis zu 30.000 mm, in modularer Ausführung.
15. Endschalter auf Anfrage.
16. Zero Magneto Set für die Auswahl des Referenzindexes (ein Index alle 10 mm).

Zubehör

Digitale Anzeigegeräte:

• Vision 518
• Vision 700
• Vision 900

Positionierungssteuerung:

• THESI 310
• THESI 320
