VI 518

Einachsige Digitalanzeige, für absolute und inkrementale Systeme

  • Kompakt-Design, Single-Achsen Digitalanzeige, mit dem neuen Absolut Warnsystem (AWS) ausgestattet.
  • AWS garantiert ständig die Richtigkeit der angezeigten Positionen und informiert den Bediener bei Fehlfunktion.
  • Der Benutzer kann die Bearbeitung fortsetzen oder auf der Grundlage der Fehlermeldung die angezeigt wird eingreifen und das ordnungsgemässe Funktionieren des Systems wiederherstellen.
  • Geeignet für verschiedene Werkzeugmaschinen, wie zum Beispiel Schneiden, Messen, Polieren, Kalandrieren, oder Schleifen.
  • Kann in verschiedenen Bereichen, wie zum Bearbeiten von Holz, Metall, Marmor, Gummi, Textilien und Automatisierung eingesetzt werden.
  • Absolut (SSI-Protokoll) oder Inkrementalgeber Eingangssignale. Absolute Signale RS422: Clock In, Uhr-, Data+, Data-.
  • Bis zu 8 Ziffern Anzeige, einschliesslich Komma und Minuszeichen.
  • Gerätediagnose.
  • Interner wiederbeschreibbarer Speicher.
  • Auflösungen bis zu 0,5 μm.
  • Korrekturfaktor, Winkelmesswert, programmierbare Relais-Ausgänge und viele andere Funktionen stehen zur Verfügung.
  • Serieller Ausgang RS-232, für die Übertragung von Positionen.
  • Möglichkeit mit Plattenmontage.



  • Vision 518 (Einachsig) können Sie inkrementale lineare/rotative optische, magnetische Messsysteme mit Push-Pull-Signalen oder SSI-Binär- oder Gray-Systeme anschliessen (GVS300-GVS400-GVS600-GVS200-GVS215-GVS219-GVS206-MTS-AGM-GVS900-GVS918-GVS919-GVS915-EN500-EN536-EN600-E38..)



Funktionen

  • Selbsttest
  • Berechnung des Mittelpunkts
  • Voreinstellung der Lastposition
  • Einstellung der ssi-Parameter
  • Position zurücksetzen/voreinstellen
  • Speicherlöschung
  • Absolute/inkrementelle Zählung
  • Lineare Korrektur
  • Variable Auflösung
  • Ablesen von Winkeln
  • Radius/Durchmesser
  • Umrechnung
  • Ablesung in sexagesimalem Grad
  • Umrechnung Millimeter/Zoll
  • Aktivierung der Relaisausgänge (opt.)
  • Massstab-Nullpunkt-Referenz (ref)
  • Einstellung der zeitgesteuerten Relaisausgänge (opt.)
  • Deaktivierung des Nullpunkts der Skala
  • Einstellung der Eingriffspositionen (opt.)
  • Zählmodus (x1, x2, x4)
  • Serieller Rs-232-Ausgang (opt.)
  • Umkehrung der Zählrichtung
  • Aktivieren der automatischen Übertragung von Positionen



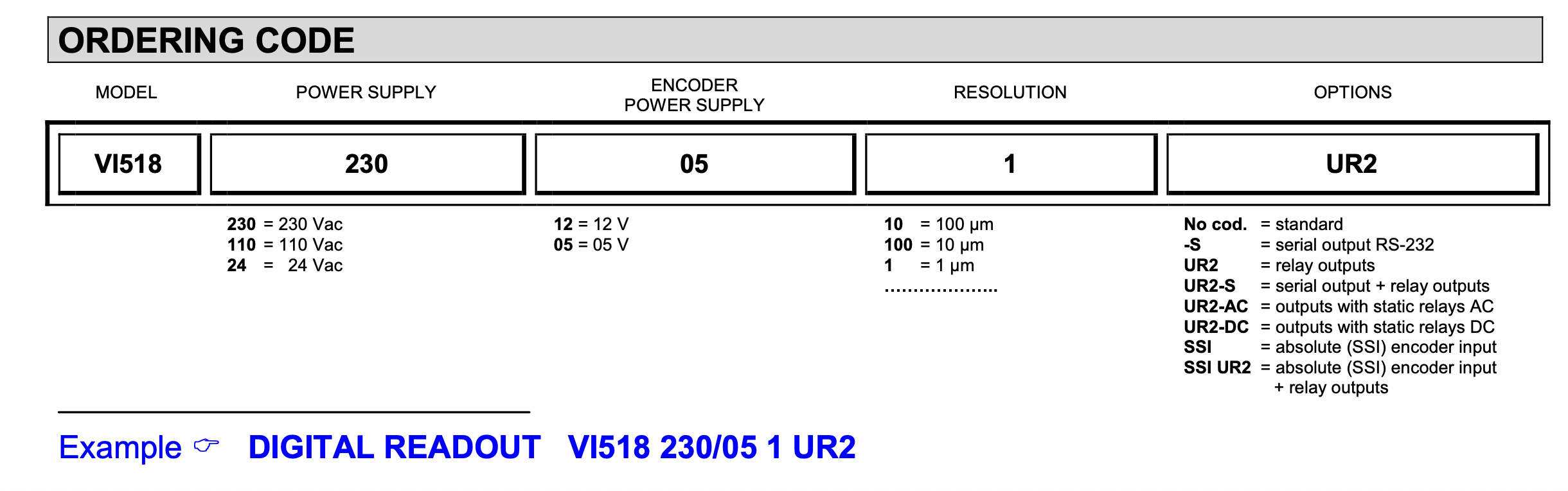

TypeDisplayIncremental encoder input signalsAbsolute (SSI) encoder input signalsPower supplyMemoryAvailable resolutionsOptionsDatenblatt
VI5188 high-efficiency digits h = 13 mm2 square waves with phase displacement of 90° ± 5° and zero ref.
5 Vdc or 12 Vdc
230 Vac ± 10% - 50/60 Hz 40 mA
110 Vac ± 10% - 60 Hz 80 mA
24 Vac ± 10% - 50/60 Hz 350 mA
permanent for configuration
and “user” settings
(last data operating memory)
200 - 100 - 50 - 20 - 10 - 5 - 2 - 1 - 0.5 μm
1° - 0.5° - 0.2° - 0.1° - 0.05° - 0.02° - 0.01° - 0.005° - 0.002° - 0.001°
download PDF
VI5188 high-efficiency digits h = 13 mm2 square waves with phase displacement of 90° ± 5° and zero ref.
5 Vdc or 12 Vdc
RS-422: Clock+, Clock-, Data+, Data-230 Vac ± 10% - 50/60 Hz 40 mA
110 Vac ± 10% - 60 Hz 80 mA
24 Vac ± 10% - 50/60 Hz 350 mA
permanent for configuration
and “user” settings
(last data operating memory)
200 - 100 - 50 - 20 - 10 - 5 - 2 - 1 - 0.5 μm
1° - 0.5° - 0.2° - 0.1° - 0.05° - 0.02° - 0.01° - 0.005° - 0.002° - 0.001°
serial output RS-232
relay outputs
static relays AC - static relays DC
absolute (SSI) encoder input
download PDF
