VI 700

Mehrachsige Digitalanzeige, mit LED-Display

• Kompaktes Design, moderne und funktionale digitale Mehrachsen-Anzeige mit LED Bildschirm für bis zu 7 Ziffern pro Anzeige.
• Auslesen von kodierten Referenzen in Kombination mit Längenmesssystem NCS.
• Auflösungen bis zu 0,5 μm.
• Universal-Software für jede Art von Werkzeugmaschinen.
• Software-Upgrade über die serielle Schnittstelle. Programmspeicher für 1000 Speicherblöcke.
• Auch als Unterputz-Version (auf Platte) erhältlich.

Vision 700 (Multiaxis) können Sie inkrementale lineare/rotative optische, magnetische Messsysteme mit Push-Pull-Signalen anschliessen (GVS 300-GVS 400-GVS 600-GVS 200-GVS 215-GVS 219-GVS 206-MTS-EN 500-EN 536-E 38)

Wichtigste Funktionen

• Selbsttest
• Alarm bei Annäherung an den Nullpunkt
• Gerätediagnose
• Einstellung der Art der Spindeldrehzahl
• Umkehrung der Zählrichtung
• Konstante Steigung
• Absolute/inkrementelle Zählung
• Schräge konstante Steigung
• Mm/Zoll-Umrechnung
• Lineare Korrektur
• Radius/Durchmesser-Umrechnung
• Nicht-lineare Korrektur
• Variable Auflösung
• Massstabsfaktor
• Massstab-Nullpunkt-Referenz (ref)
• Umfangsmittelpunkt
• Speicherlöschung
• Berechnung des Mittelpunkts
• Position zurücksetzen/voreinstellen
• Spiegelbildlich
• Ablesen des Winkels
• Runder Flansch
• Sexagesimalgrad-Ablesung
• Spezieller runder Flansch
• Rechenmaschine
• Programmierung der Speicherbausteine
• Kopplung der Achsen
• Serieller Ausgang rs-232
• Anzeige der W-Achse
• Einstellung der Druckzeilenabstände
• Abruf von Sonderfunktionen
• Ermöglichung der automatischen Übertragung von Positionen
• 100 Werkzeugkorrekturen
• Summer ein/aus
• 100 Ursprünge der Achsen

Funktionen der lcd-Version (vi700 l)

• Auswahl der Sprache
• Berechnung der Umfangsgeschwindigkeit
• Berechnung der Konizität
• Berechnung der Winkelgeschwindigkeit
• Automatische Konusberechnung
• Anzeige des Massstabsfaktors
• Berechnung von Gewinden
• Anzeige der Achsengeschwindigkeit
• Berechnung des Materialgewichts
• Anzeige der abgerufenen Nullpunkte/Werkzeuge

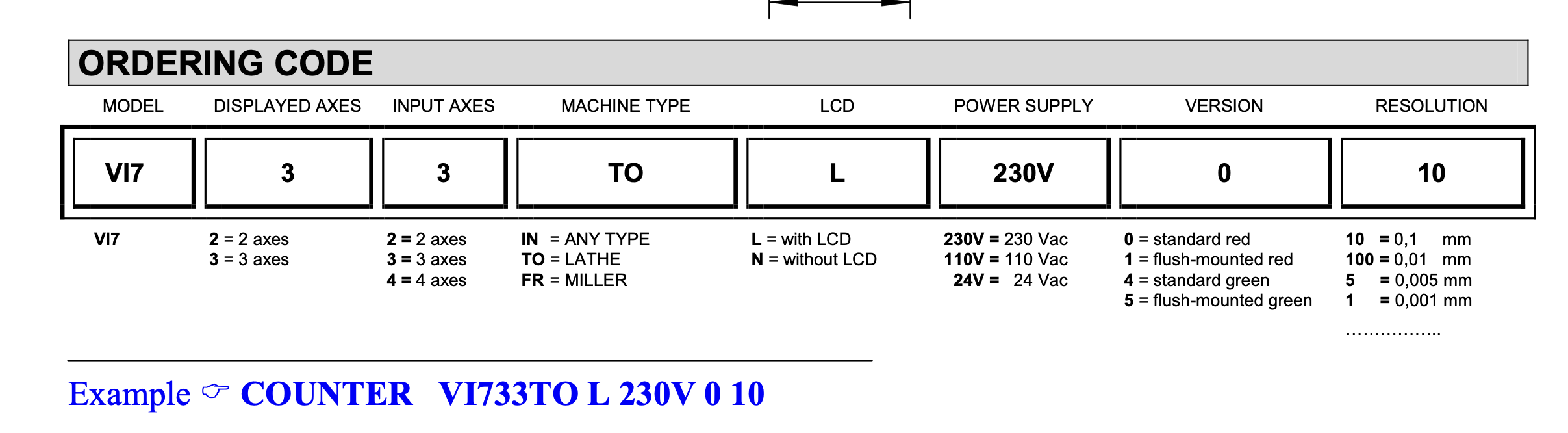

Type	Display	Encoder input signals	Available resolutions	Protection class	Input axes	Applicable to	Power supply	Version	Datenblatt
VI722 - VI723 With 2 displays	7 high-efficiency digits h = 17 mm	2 square waves with phase displacement of 90° ± 5° and synchronized index 5 Vdc	200 - 100 - 50 - 20 - 10 - 5 - 2 - 1 - 0.5 μm 1° - 0.5° - 0.2° - 0.1° - 0.05° - 0.02° - 0.01° 0.005° - 0.002° - 0.001°	keyboard IP 67 rear panel IP 42	2 - 3	lathe - milling machine - boring machine - etc.	230 Vac ± 10% - 50/60 Hz 50 mA 110 Vac ± 10% - 60 Hz 100 mA 24 Vac ± 10% - 50/60 Hz 450 mA	standard or flush-mounted
VI722L - VI723L With 2 displays and LCD	7 high-efficiency digits h = 17 mm	2 square waves with phase displacement of 90° ± 5° and synchronized index 5 Vdc	200 - 100 - 50 - 20 - 10 - 5 - 2 - 1 - 0.5 μm 1° - 0.5° - 0.2° - 0.1° - 0.05° - 0.02° - 0.01° 0.005° - 0.002° - 0.001°	keyboard IP 67 rear panel IP 42	2 - 3	lathe - milling machine - boring machine - etc.	230 Vac ± 10% - 50/60 Hz 50 mA 110 Vac ± 10% - 60 Hz 100 mA 24 Vac ± 10% - 50/60 Hz 450 mA	standard or flush-mounted
VI733 - VI734 With 3 displays	7 high-efficiency digits h = 17 mm	2 square waves with phase displacement of 90° ± 5° and synchronized index 5 Vdc	200 - 100 - 50 - 20 - 10 - 5 - 2 - 1 - 0.5 μm 1° - 0.5° - 0.2° - 0.1° - 0.05° - 0.02° - 0.01° 0.005° - 0.002° - 0.001°	keyboard IP 67 rear panel IP 42	3 - 4	lathe - milling machine - boring machine - etc.	230 Vac ± 10% - 50/60 Hz 50 mA 110 Vac ± 10% - 60 Hz 100 mA 24 Vac ± 10% - 50/60 Hz 450 mA	standard or flush-mounted
VI733L - VI734L With 3 displays and LCD	7 high-efficiency digits h = 17 mm	2 square waves with phase displacement of 90° ± 5° and synchronized index 5 Vdc	200 - 100 - 50 - 20 - 10 - 5 - 2 - 1 - 0.5 μm 1° - 0.5° - 0.2° - 0.1° - 0.05° - 0.02° - 0.01° 0.005° - 0.002° - 0.001°	keyboard IP 67 rear panel IP 42	3 - 4	lathe - milling machine - boring machine - etc.	230 Vac ± 10% - 50/60 Hz 50 mA 110 Vac ± 10% - 60 Hz 100 mA 24 Vac ± 10% - 50/60 Hz 450 mA	standard or flush-mounted
