THESI 310
Einachsiger Positionsregler

Der THESI 310 1-Achsen Positionskontroller kann durch drei verschiedene Betriebsarten steuern:
durch Verschiebung und Positionierung einer Achse, manuell per Tastatur, halbautomatisch mit der Tastatur,
Automatisch auf der Grundlage eines gespeicherten Programmes.
Möglichkeit von jeweils bis zu 99 Programmen mit 20 Positionen Speicherung.
Bis zu 99 Wiederholungen können auf jeder Position angepasst werden. Der Programmzyklus wird durch die Position und seinen jeweiligen Wiederholungen zusammengesetzt.
Stromversorgung mit 90 VAC bis 230 VAC Netzteil oder 24 VAC-Netzteil wählbar.
Hergestellt mit 16-Bit-Mikrocontroller, 256K FLASH und 8K RAM-Speicher in Single-Chip-Modus.
Opto isolierte Eingänge: Start, Stopp, ERHÖHUNG CYCLE, Abweichung, PRESET.
Spannungsfreie Kontaktausgänge: Mit Steuerungsverriegelung, OK POSITION, FEED / BACK, SLOW / FAST.
Analogausgang ± 10 VDC: FEED / BACK, SLOW / FAST, mit linearen Rampe.
Möglichkeit der Installation auf der Bank oder vertieft eingebaut.

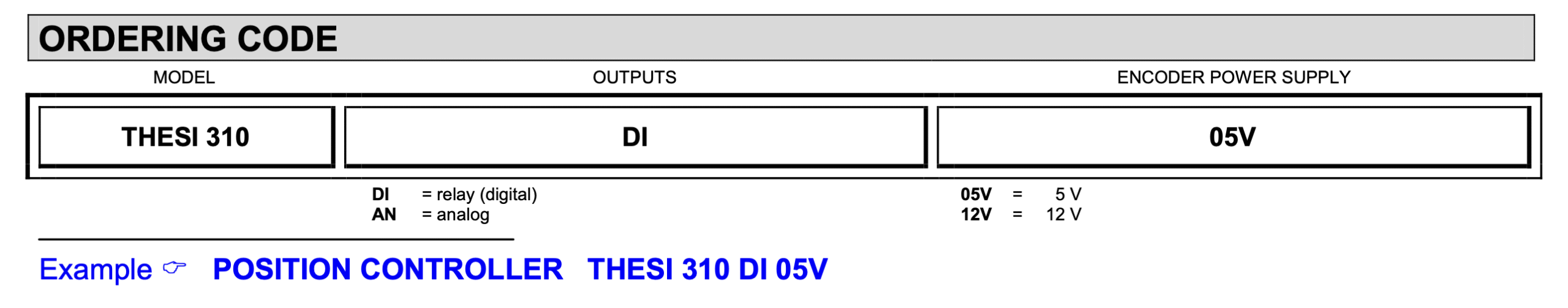

Type	Display	Encoder input signals	Axis input frequency	Linear resolution	Protection class	Power	Power supply	Digital Outputs	Analog Output	Inputs	Connections	Dimensions	Datasheet
THESI 310 DI With relay outputs (digital)	POSITION: 6 high-efficiency digits h = 13 mm and negative sign CYCLES / PROGRAMS: 2+2 high-efficiency digits h = 9 mm	2 square waves with phase displacement of 90° ± 10° and zero ref. 5 Vdc or 12 Vdc	20 kHz_MAX	200 - 100 - 50 - 20 - 10 - 5 - 2 - 1 μm	keyboard IP 65 rear panel IP 40	10 W_MAX	90 to 230 Vac ± 10% - 50/60 Hz 24 Vac ± 10% - 50/60 Hz	N.O. relay contacts		optoisolated	by removable terminal block	front panel: 144x72 mm – depth: 126 mm
THESI 310 AN With analog output	POSITION: 6 high-efficiency digits h = 13 mm and negative sign CYCLES / PROGRAMS: 2+2 high-efficiency digits h = 9 mm	2 square waves with phase displacement of 90° ± 10° and zero ref. 5 Vdc or 12 Vdc	20 kHz_MAX	200 - 100 - 50 - 20 - 10 - 5 - 2 - 1 μm	keyboard IP 65 rear panel IP 40	10 W_MAX	90 to 230 Vac ± 10% - 50/60 Hz 24 Vac ± 10% - 50/60 Hz		± 10 Vdc optoisolated	optoisolated	by removable terminal block	front panel: 144x72 mm – depth: 126 mm
