Règle en verre incrémentale pour machines-outils CNC / de 70 mm à 3'240 mm / ± 3 μm

GVS 600

Règle optique incrémentale pour machines-outils CNC

  • Règle optique avec support de mesure en verre, particulièrement adaptée aux machines-outils à commande numérique.
  • Résolutions jusqu'à 10 nm.
  • Degré de précision ± 5 μm dans la version standard et ± 3 μm dans la version haute précision (± 2 μm pour les longueurs de mesure jusqu'à 720 mm).
  • Lèvres d'étanchéité non extensibles le long de la surface de glissement de la tête de lecture, fixées aux extrémités latérales.
  • Dispositif innovant à l'intérieur de la règle pour l'élimination des liquides provenant de systèmes de filtration inefficaces.
  • Les lèvres d'étanchéité spéciales et le dispositif d'évacuation des liquides offrent une excellente protection de la règle contre les liquides de refroidissement souvent utilisés lors de l'usinage.
  • Un certificat métrologique est fourni avec chaque règle.
  • Coefficient de dilatation thermique linéaire λ = 8 x 10-6 °C-1.
  • Sortie de câble de raccordement réglable. Connecteur à l'intérieur du capteur de mesure.
  • Indices de référence à distance codée ou à pas constant, avec des positions prédéfinies ou ou sélectionnables.
  • Grande précision et stabilité des signaux, même à grande vitesse, avec de fortes accélérations et des vibrations.
  • Protégé contre l'inversion de la polarité de l'alimentation et les courts-circuits aux sorties.
  • Taille réduite pour permettre l'installation dans des espaces restreints.
  • Interchangeable avec le modèle précédent NCS.
  • Système de filtration pour la pressurisation disponible sur demande.
  • Longueur de mesure:70, 120, 170, 220, 270, 320, 370, 420, 470, 520, 570, 620, 720,770, 820, 920, 1020, 1140, 1240, 1340, 1440, 1540, 1640, 1740, 1840, 2040, 2240, 2440, 2640, 2840, 3040, 3240 MAX mm





TypeRésolutionPas de bavure
Niveau de précision
Vitesse de traversée max.
Longueur de mesureIndex de référence
Signaux de sortie
Classe de protection
Fiche technique

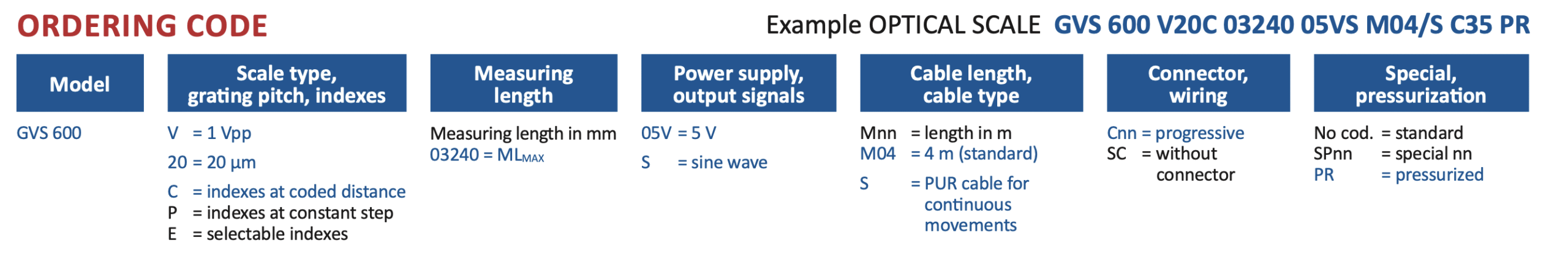

GVS 600 V
jusqu'à 0.1 µm
20 µm
± 5 μm ** version standard
± 3 μm ** version haute précision (± 2 μm pour ML jusqu'à 720 mm)
120 m/minde 70 à 3,240 mmC = distance codée
P = pas constant (tous les 40 mm)
E = sélectionnable (tous les 20 mm)
sine wave 1 VppIP 54 standard IP 64 pressurisétélécharger PDF

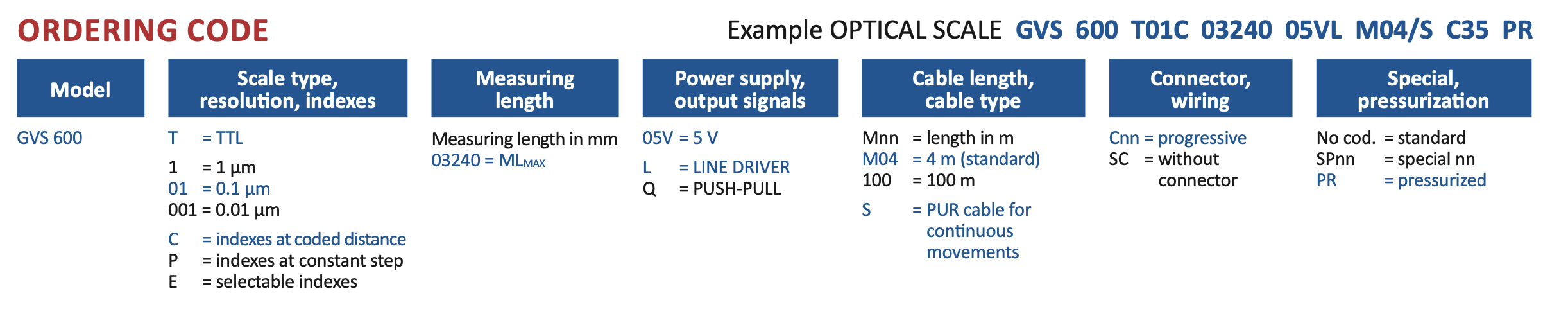

GVS 600 T01
jusqu'à 0.1 µm
20 µm
± 5 μm ** version standard
± 3 μm ** version haute précision (± 2 μm pour ML jusqu'à 720 mm)
48 m/minde 70 à 3,240 mmC = distance codée
P = pas constant (tous les 40 mm)
E = sélectionnable (tous les 20 mm)
LINE DRIVER
PUSH-PULL
IP 54 standard IP 64 pressurisétélécharger PDF
GVS 600 T001
jusqu'à 0.01 µm
20 µm
± 5 μm ** version standard
± 3 μm ** version haute précision (± 2 μm pour ML jusqu'à 720 mm)
4,8 m/minde 70 à 3,240 mmC = distance codée
P = pas constant (tous les 40 mm)
E = sélectionnable (tous les 20 mm)
LINE DRIVER
PUSH-PULL
IP 54 standard IP 64 pressurisétélécharger PDF
GVS 600 T05
jusqu'à 0.5 µm
20 µm
± 5 μm ** version standard
± 3 μm ** version haute précision (± 2 μm pour ML jusqu'à 720 mm)
120 m/minde 70 à 3,240 mmC = distance codée
P = pas constant (tous les 40 mm)
E = sélectionnable (tous les 20 mm)
LINE DRIVER
PUSH-PULL
IP 54 standard IP 64 pressurisétélécharger PDF
GVS 600 T005
jusqu'à 0.05 µm
20 µm
± 5 μm ** version standard
± 3 μm ** version haute précision (± 2 μm pour ML jusqu'à 720 mm)
24 m/minde 70 à 3,240 mmC = distance codée
P = pas constant (tous les 40 mm)
E = sélectionnable (tous les 20 mm)
LINE DRIVER
PUSH-PULL
IP 54 standard IP 64 pressurisétélécharger PDF
GVS 600 T1
jusqu'à 1 µm
20 µm
± 5 μm ** version standard
± 3 μm ** version haute précision (± 2 μm pour ML jusqu'à 720 mm)
120 m/minde 70 à 3,240 mmC = distance codée
P = pas constant (tous les 40 mm)
E = sélectionnable (tous les 20 mm)
LINE DRIVER
PUSH-PULL
IP 54 standard IP 64 pressurisétélécharger PDF
GVS 600 T5
jusqu'à 5 µm
20 µm
± 5 μm ** version standard
± 3 μm ** version haute précision (± 2 μm pour ML jusqu'à 720 mm)
120 m/minde 70 à 3,240 mmC = distance codée
P = pas constant (tous les 40 mm)
E = sélectionnable (tous les 20 mm)
LINE DRIVER
PUSH-PULL
IP 54 standard IP 64 pressurisétélécharger PDF





  1. 10 nm max. Résolution.
    ± 2 μm Max. Degré de précision.
    0,2 μm Taux de précision max. Erreur de jeu.
  2. Line Driver ou sortie 1 Vss.
  3. Gasket pour la protection des circuits électriques (IP 67).
  4. Raccordement à l'intérieur du transducteur.
  5. Câble en PUR, adapté aux mouvements continus.
    Sortie de câble de raccordement réglable.
  6. Connecteur M12 moulé (IP 67) ou autres modèles sur demande.
  7. Mise sous pression horizontale ou verticale.
  8. longueur de mesure jusqu'à 3240 mm
  9. Profilé en aluminium robuste et lourd.
    Dimensions 40×24 mm.
  10. Réseau optique en verre pour lecture incrémentale (distance 20 μm)
  11. Indices de référence à distance codée, à pas constant ou à des positions sélectionnables.
  12. Non-extensible lips sealing.
  13. Bloc pour la fixation latérale des lèvres d'étanchéité.
  14. Dispositif anti-condensation.
